信號線滑環中的屏蔽如何處理？

在制作信號滑環，高速率滑環中，經常會遇到的就是屏蔽線經過滑環后，信號不能出現干擾。

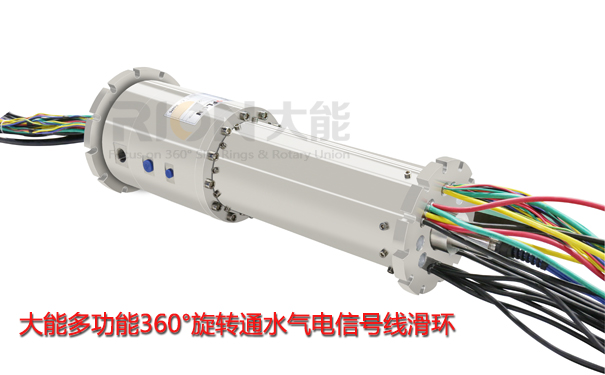

信號線滑環是導電滑環的一種，主要用于傳輸數字信號和模擬信號。

如何才能保證并且實現這一點呢？

我們先需要了解屏蔽接地的原理，通常采用兩種方式來處理：屏蔽層單端接地和屏蔽層多端接地。

那么什么叫屏蔽層單端接地

① 屏蔽層單端接地是在屏蔽電纜的一端將金屬屏蔽層直接接地，另一端不接地或通過保護接地。在信號線滑環中，就是滑環的外殼懸空，通過外殼和屏蔽線接通，轉子的屏蔽線直接連通地線即可。

屏蔽層單端接地方式適合長度較短的線路，電纜長度所對應的感應電壓不能超過安全電壓。靜電感應電壓的存在將影響電路信號的穩定，有時可能會形成天線效應。

那么什么叫屏蔽層雙端接地呢

屏蔽層雙端接地是將屏蔽電纜的金屬屏蔽層的兩端均連接接地。在信號滑環中，就是滑環的外殼和屏蔽線接通，定子和轉子的屏蔽線均和地線接通。

制作信號線滑環的過程中，對屏蔽層的處理非常關鍵和重要，要符合EMC標準，就必須做到外界的電磁干擾不了滑環，滑環的電磁也干擾不了外界。
