產品特點
采用美國進口組件和高頻信號處理技術，在360°持續旋轉下，傳輸1080P，HD-SDI視頻和電流以及信號；更小的噪音，長壽命；低扭矩，轉動平穩；電氣噪音<0.01Ω，支持DC~3GHz高速率數據。產品采用美國軍工表面處理工藝，超硬金鍍層處理，保證極低電阻波動和超長工作壽命。
可選項(功能定制)
電路數、 外殼材料、 IP等級、 更高的操作速度、 電纜長度、 連接器、 特別的電纜、 防鹽霧，操作溫度，外殼可以顛倒安裝，可定制各類HD-SDI 滑環，1080P 高清滑環，SDI 旋轉接頭。
相關文檔
SDI 系列滑環
| 部件# | 路數 |
| SDI-12 | 1XSDI+12X2A |
| SDI-16 | 1XSDI+16X2A |
| SDI-24 | 1XSDI+24X2A |
| SDI-30 | 1XSDI+30X2A |
| RF 旋轉接頭的規格 |
| 頻率 | DC-3GHz | 插入損耗 | 0.65 dB /1GHz 最大 |
| 插入損耗 | +/-0.05dB | 回波損耗 | -18 dB / 1GHz 最大 |
| 輸入輸出 | RG -179/U | 最大速度 | 150RPM |
| 電壓駐波比 | VSWR≤1.3 | 典型的波比 | +/-0.05 |
| 工作壽命 | 2億轉 | 接頭類型 | BNC / F |
| 阻抗 | 75 ohms | 額定電流 | DC 1A 最大 |
| 電氣規格 |
| 額定電壓 | 240 VDC/VAC | 觸點材料 | 貴金屬:金-金 |
| 絕緣強度 | 600VDC@50Hz | 導線 | UL Teflon® Awg28 |
| 絕緣電阻 | 1000MΩ@500VDC | 導線長度 | 250mm |
| 工作溫度 | -40°C to 80°C | 防護等級 | IP51 |
| 機械振動 | MIL-SID-810E | 濕度 | 10% to 90% RH |
| 材料 | 無鉛的，通過RoHS認證 | CE認證 | YES |
圖紙

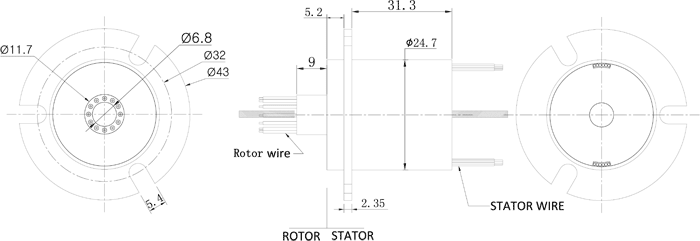

SDI-12

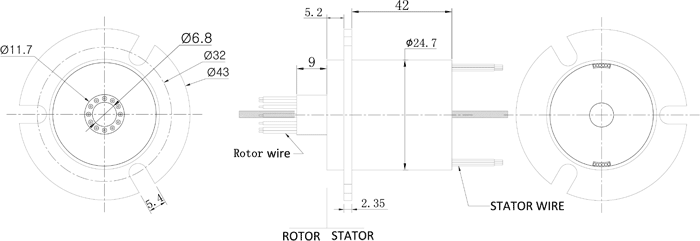

SDI-16

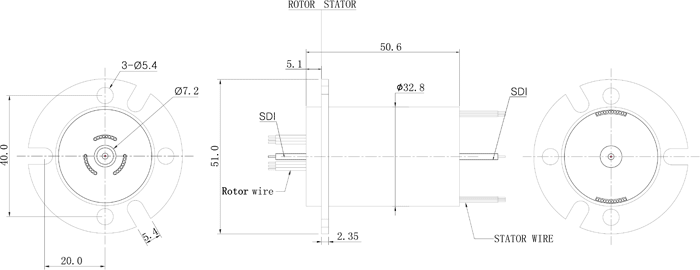

SDI-24

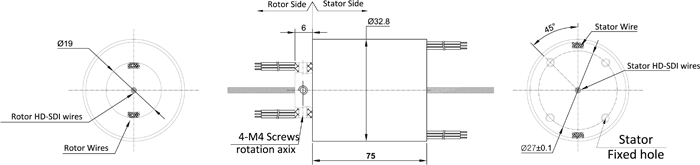

SDI-30
顏色代碼排序
一組顏色十二路。從13……24，如同1……12一樣，重復相同的顏色，用數字代碼表示管道。
| 導線顏色代碼 |
| 路數# | 顏色代碼 | 路數# | 顏色代碼 | 路數# | 顏色代碼 |
| 1 | 黑色 |
5 | 黃色 |
9 | 灰色 |
| 2 | 棕色 |
6 | 綠色 |
10 | 白色 |
| 3 | 紅色 |
7 | 藍色 |
11 | 粉色 |
| 4 | 橙色 |
8 | 紫色 |
12 | 淺藍色 |
典型的應用
監控云臺、自動臂、醫療設備、扶輪索引表、生產線、工業加工設備
能夠根據您的要求定制各類HD-SDI 滑環，1080P 高清滑環，SDI 旋轉接頭
1)如果您在網站上沒有找到您所想要的，請您告訴我們；目錄中只包含了我們滑環的小部分產品！我們可能已經設計或可以修改設計來滿足您的需求。 在許多情況下，目錄中的規格可以改變包括孔大小、回路編號、更高的電流/電壓、法蘭、導線長度、屏蔽、連接器、更高的速度、IP68、軍事等級、更高的溫度、氣動/液壓混合能力。
2)點擊
案例中心, 您可能會找到適合您的滑環方案.
3)需要定制滑環或者索求方案 :QQ3431487392 或 info@danenghuahuan.cn
