醫療螺旋CT機盤式導電滑環結構

CT基本原理

CT設備主要由以下4個部分組成：掃描、計算機、電源和附屬設備。

    CT是斷層圖像，人體某一層面，可看成由若干體素組成，每一體素對應CT圖像一像素。X射線束通過準直器對人體部位一定厚度層面進行橫斷掃描，每個探測器接收X射線透過組織一串體素的衰減信號，并轉換為電信號，再經模數轉換為數字信號（即原始數據），并存入存儲器。計算機在進行圖像重建時，將原始數據反演成每個像素的CT值，顯示器依照CT值決定圖像矩陣每個像素灰度，即構成CT圖像。

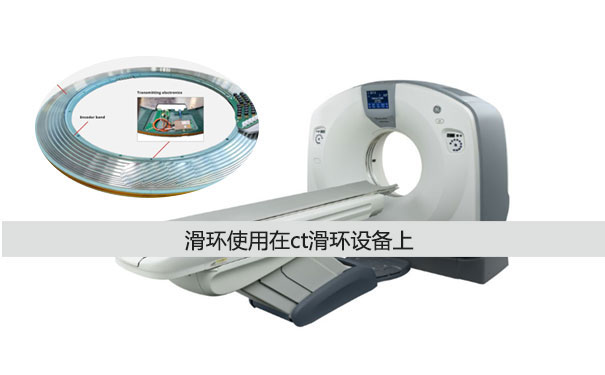

CT導電滑環結構

    基于CT工作原理，要獲取原始數據，球管和探測器必須在人體相對兩側，而且要圍繞人體旋轉。球管和探測器是運動部件，運動部件與靜止部件之間須有導線進行連接，以傳遞電源、控制信號和數據。導線長度有限，因此運動部件，只能正、反交替旋轉。這樣CT工作速度慢。為提高工作速度，采用電機盤式滑環工作方式，由導電滑環傳遞電源、控制信號和數據。運動部件單一方向旋轉[4]，CT工作速度極大提高。

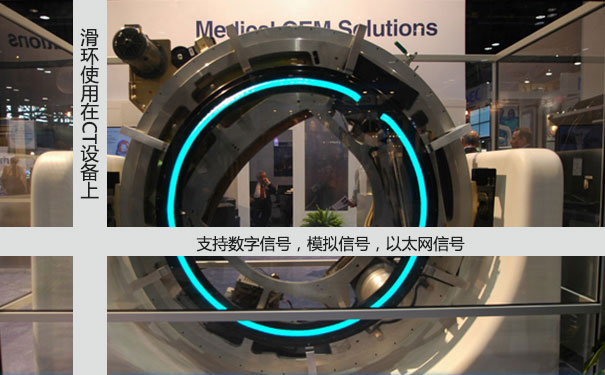

    CT滑環安裝在掃描架旋轉部分的后面，根據傳遞產生X射線的電壓不同，可分為低壓滑環和高壓滑環，低壓導電滑環傳遞數百伏電壓，高壓導電滑環傳遞上萬伏電壓。采用低壓滑環的機型要比高壓滑環的機型多。CT導電滑環部分均選用高強度絕緣材料為基質，根據掃描孔徑的大小設計滑環的直徑，導電滑環形狀分為圓筒狀和圓盤片狀。如GEProspeedⅡCT采用低壓圓盤片狀導電滑環結構，滑環的每道槽內鑲嵌有無縫的多種金屬合成的磷銅環，每道槽與槽之間設有絕緣隔離條；圓盤片狀導電滑環是在盤面上設置軌道槽，外側環為信號環，內側環為電源環。CT機采用低壓圓筒狀滑環結構，在滑環外側壁設置軌道槽，導電滑環外側是信號環，內側是電源環，根據電流大小設置電源環寬度，根據信號傳遞設置信號環和數量，信號環比電源環窄，滑環整體結構要求精度很高，其誤差越小越好，以減少導電滑環磨損。
