產品特點
HF01滑環是1通道高頻，標準的，現貨供應。
它可以在360°旋轉下支持1通道高頻(高達18Ghz)傳輸，在連續旋轉中，當高頻信號在固定平臺和第二平臺之間傳輸時，需要RF旋轉接頭。這樣的應用程序包括傳統人工智能交通控制、導彈防御雷達技術、醫學工程、V-sat和衛星通信技術以及電視攝像機系統或允許帶有敏感電纜傷口電纜鼓，信號的頻率可以直流40GHz。
HF01經常同電滑環一起用，稱為光電混合滑環，傳輸電流和高速數據。
可選項(功能定制)
結合功率電路和信號電路
HF01系列滑環
| 部件# | 連接器類型 |
| HF01-SMA | SMA |
| HF01-N | N-type |
| (RF旋轉接頭) 規格 |
| 最大速度 | 60RPM | 扭矩 | 0.1N.m |
| 頻率 | DC~18Ghz | 插入損耗 | 0.3dB |
| 插入損耗波動 | 0.05dB | 電壓駐波比 | ≤1.3 |
| 紋波電壓駐波比 | 0.05 | 啟動轉矩 | 0.1N.m |
| 估計生命周期 | 1億 | 外殼材料 | 不銹鋼 |
| 工作溫度 | -40 to 85 °C | 儲存溫度 | -50 to 85 °C |
| 防護等級 | IP 51 | 重量 | 50g |

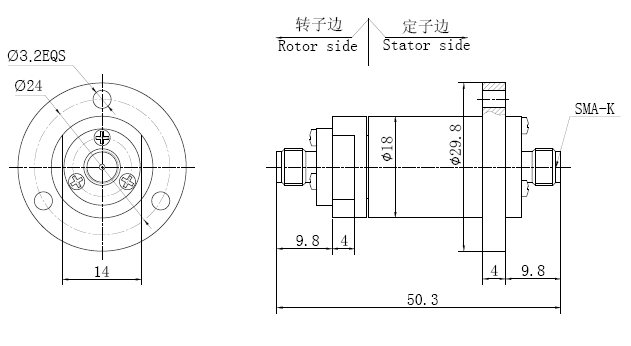

HF01-SMA 圖紙

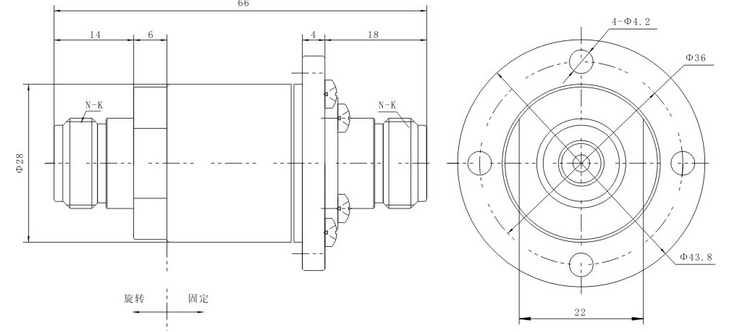

HF01-N 圖紙
典型的應用
工業機器-組合加工中心機床，旋轉分度臺；
重型設備炮塔、電纜卷筒、測試設備；
包裝機、堆垛機、磁性離合器，
工藝設備；
旋轉傳感器、應急照明、機器人技術；
展覽/展示設備，醫療設備
按您的要求定制
如果您在網站上沒有找到您所想要的，請您告訴我們；我們可能已經設計或可以修改設計來滿足您的需求。 在許多情況下，目錄中的規格可以改變包括孔大小、回路編號、更高的電流/電壓、法蘭、導線長度、屏蔽、連接器、更高的速度、IP68、軍事等級、更高的溫度、氣動/液壓混合能力。 如果您在目錄中沒有找到您想要的，請您告訴我們，我們目錄中只包含了我們滑環的小部分產品！
若您需要詳細的輪廓圖或3D模式文件的具體型號,或是需要報價,請聯系您當地的銷售代表或發送電子郵件至 info@danenghuahuan.cn
