分體式滑環安裝方式

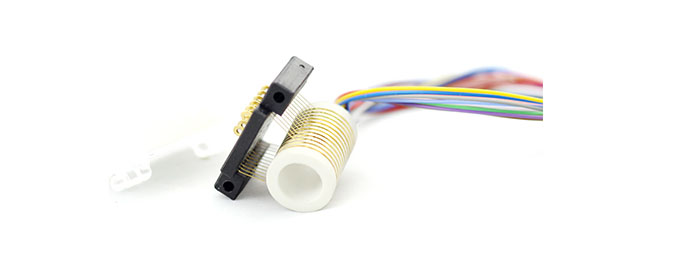

分離的轉子和接觸刷組合的滑環叫分體式滑環， 可以解決對安裝尺寸限制的問題。

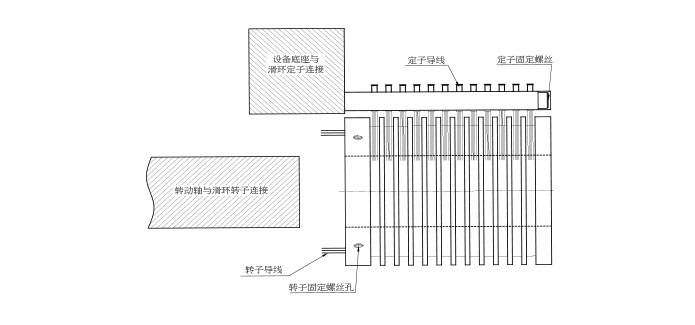

安裝示意圖（2D）：

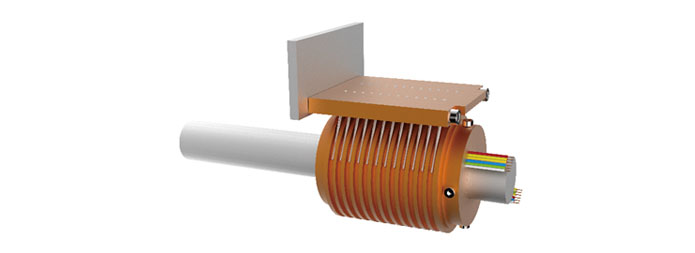

安裝示意圖（3D）：

安裝指引：

由于分體式滑環是轉子和定子分離的滑環，獨立安裝，因此在安裝的時候特別要注意安裝的相對位置，保證觸點和環道有足夠壓力。

注意事項：

1）轉子部分和定子部分獨立安裝，但是一定要保證同心度和轉子和定子的位置，保證足夠的觸點壓力。
2）在滑環安裝時，務必要保護好導線，避免因導線絕緣層損壞而影響到產品品質。
3）滑環是精密電氣元件，應該在一個干燥，少塵的環境下工作，如果環境惡劣，應增加防護措施。
4）確定固定部分的螺母不松動。 5）定子線遠離轉動軸，轉子線遠離固定部分，以免在旋轉中刮傷導線。
