氣滑環|氣液電組合滑環安裝方式

氣滑環/氣液電組合滑環是360°無限制旋轉通氣導電裝置，尤其是在工業自動化轉盤類應用最廣泛。

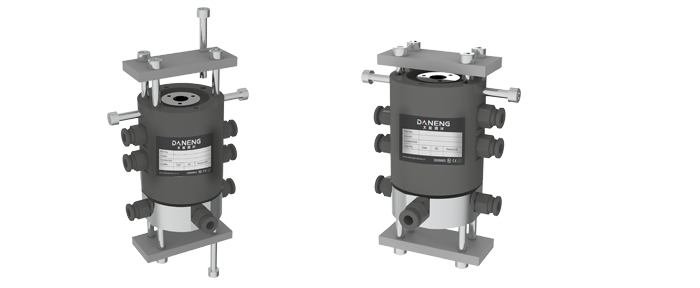

氣滑環安裝示意圖（3D）：

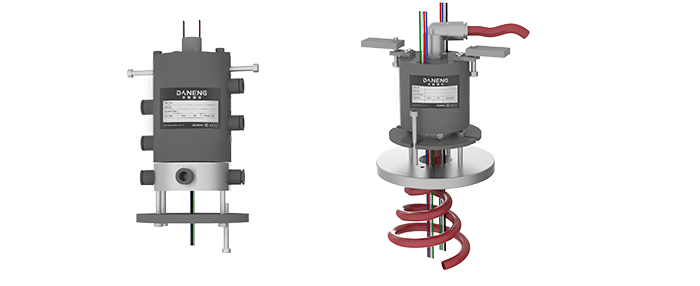

氣+電一體滑環安裝示意圖（3D）：

安裝指引：

1）安裝位置是否和滑環的法蘭位置相匹配，如果不行，則需要加過渡法蘭。
2）法蘭的安裝定位孔是帶牙的孔，這點要特別注意。
3）如果在震動比較劇烈的地方，需要加彈簧墊片，以防螺絲松動。
4）法蘭有個凸臺，用于同軸度定位。
5）滑環主體的外側有2個止轉孔，止轉桿扭緊進止轉孔后，止轉桿與定子部分的連接應該保持一定的自由度，否則容易損壞滑環。通常用一個圓環抱住滑環，然后再止轉桿與圓環連接。

注意事項：

1）在滑環安裝時，務必要保護好導線，避免因導線絕緣層損壞而影響到產品品質。
2）滑環是精密電氣元件，應該在一個干燥，少塵的環境下工作，如果環境惡劣，應增加防護措施。
3）確定固定部分的螺母不松動。
4）定子線遠離轉動軸，轉子線遠離固定部分，以免在旋轉中刮傷導線。
