盤式滑環安裝方式

盤式滑環是應用于高度空間有限，擴展橫向空間滿足特殊空間系列要求的滑環的統稱。

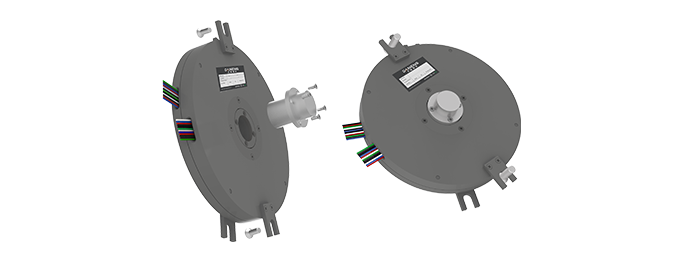

安裝效果示意圖（3D）：

由于盤式滑環上下2片相對轉動的滑環，安裝的時候，需要固定轉子部分，然后將止轉桿插入止轉片，保證一定的自由度。千萬不能強行固定止轉片，否則可能會導致滑環損壞或者達不到預期使用壽命。

注意事項：

1）在滑環安裝時，務必要保護好導線，避免因導線絕緣層損壞而影響到產品品質。
2）滑環是精密電氣元件，應該在一個干燥，少塵的環境下工作，如果環境惡劣，應增加防護措施。
3）確定固定部分的螺母不松動。
4）定子線遠離轉動軸，轉子線遠離固定部分，以免在旋轉中刮傷導線。
5）滑環的定子和轉子根據實際需要可以互換，哪部分轉動，靜止都沒有關系。
